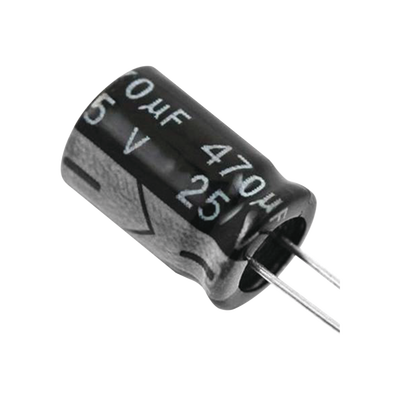

Capacitor Electrolítico Radial / 470 µF / 25 Vcc / 105 °C / 8 x 15 mm

Capacitor electrolítico de aluminio en configuración radial, diseñado para aplicaciones de filtrado, acoplamiento y desacoplamiento en circuitos de fuentes de alimentación, convertidores DC-DC y sistemas electrónicos industriales. Ofrece una capacidad nominal de 470 µF con voltaje de trabajo de 25 Vcc, operación garantizada en un rango térmico extendido de -40 °C a +105 °C, y vida útil de 2000 horas a temperatura máxima. Su baja resistencia serie equivalente (ESR) de 0.16 Ω minimiza las pérdidas por conmutación y mejora la eficiencia en aplicaciones con alta frecuencia de rizado. Las dimensiones compactas de 8 x 15 mm permiten su integración en diseños con restricciones de espacio en PCB.

• Capacidad nominal: 470 µF
• Voltaje nominal: 25 Vcc
• Tolerancia: ±20% (a 120 Hz, 20 °C)
• Temperatura de operación: -40 °C a +105 °C
• Resistencia serie equivalente (ESR): 0.16 Ω
• Factor de disipación tanδ: 0.16 (120 Hz, 20 °C)
• Corriente de fuga: I = 0.01CV o 3 µA (el mayor de ambos)
• Dimensiones: 8 x 15 mm
• Vida útil: 2000 horas a 105 °C
• Corriente de rizado: 420 mA (a 105 °C, 120 Hz)

Capacidad nominal: 470 µF

Voltaje nominal: 25 Vcc

Tolerancia: ±20% (a 120 Hz, 20 °C)

ESR: 0.16 Ω

tanδ: 0.16 (120 Hz, 20 °C)

Corriente de fuga: I = 0.01CV o 3 µA (el mayor)

Corriente de rizado: 420 mA (a 105 °C, 120 Hz)

Factor de multiplicación de rizado:

• 1.00 a 120 Hz
• 1.10 a 300 Hz
• 1.13 a 1 kHz
• 1.15 a 10 kHz-100 kHz

Dimensiones: 8 x 15 mm

Configuración: Radial

Temperatura de operación: -40 °C a +105 °C

Vida útil: 2000 horas a 105 °C

Estabilidad a baja temperatura:

• Z(-25 °C)/Z(+20 °C) ≤ 2
• Z(-40 °C)/Z(+20 °C) ≤ 4

Prueba de durabilidad: 2000 horas a 105 °C

Cambio máximo de capacidad: ±20% del valor inicial

Factor de disipación máximo: 200% del valor especificado

Corriente de fuga máxima: ≤ valor especificado
