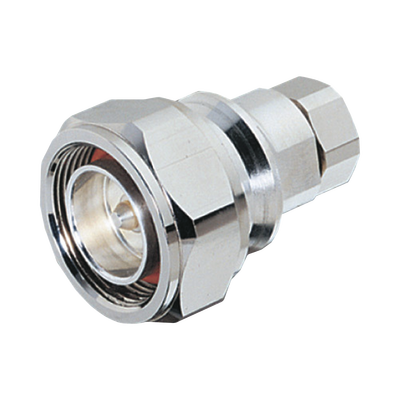

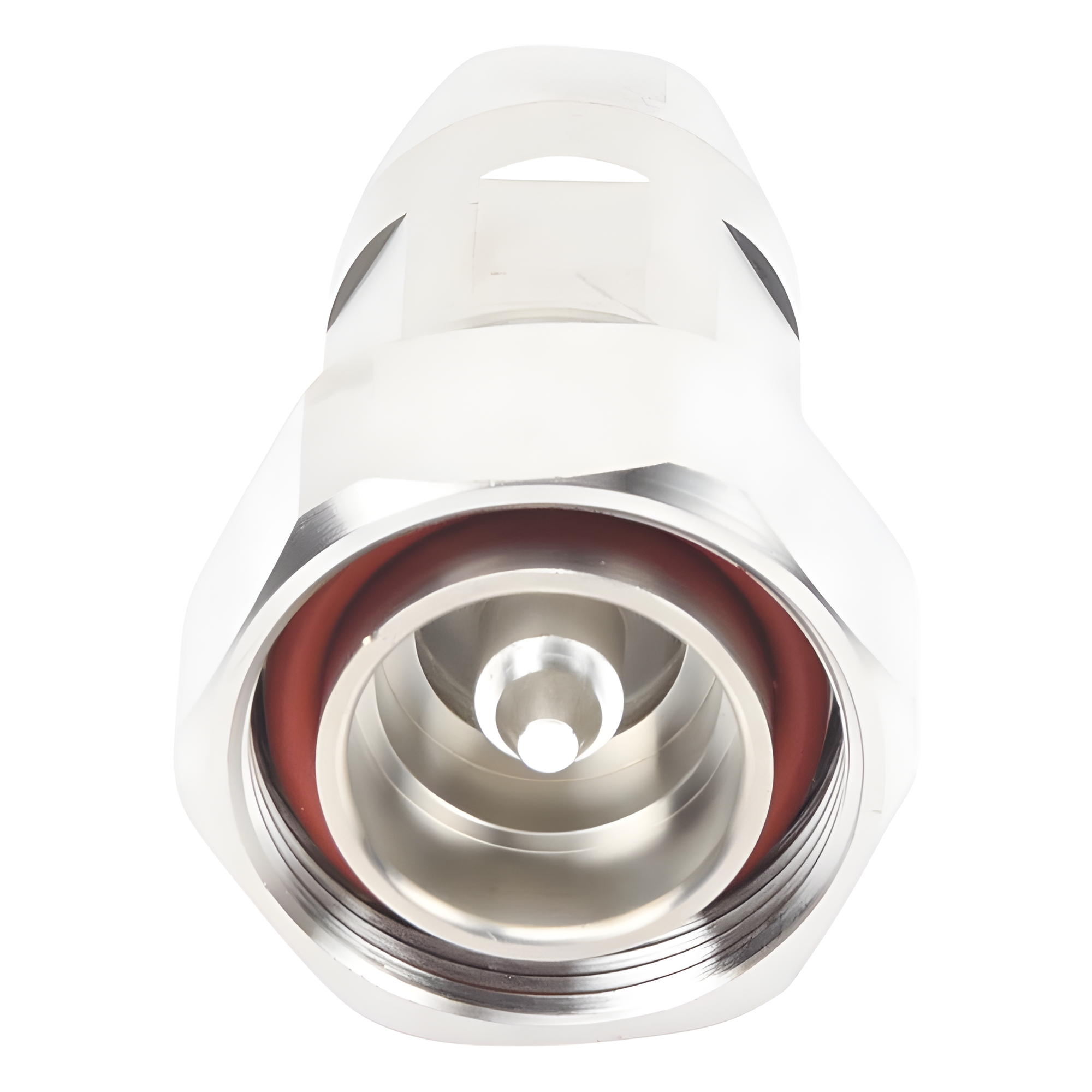

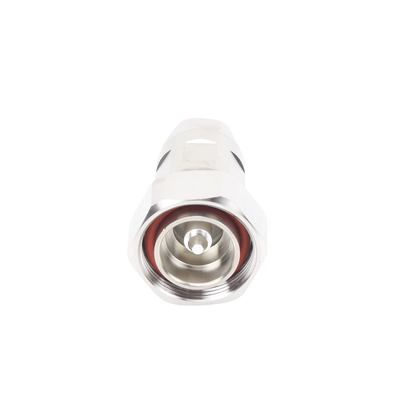

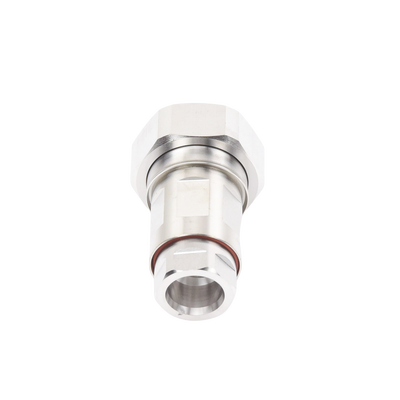

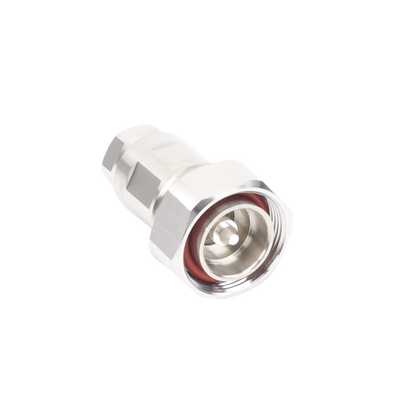

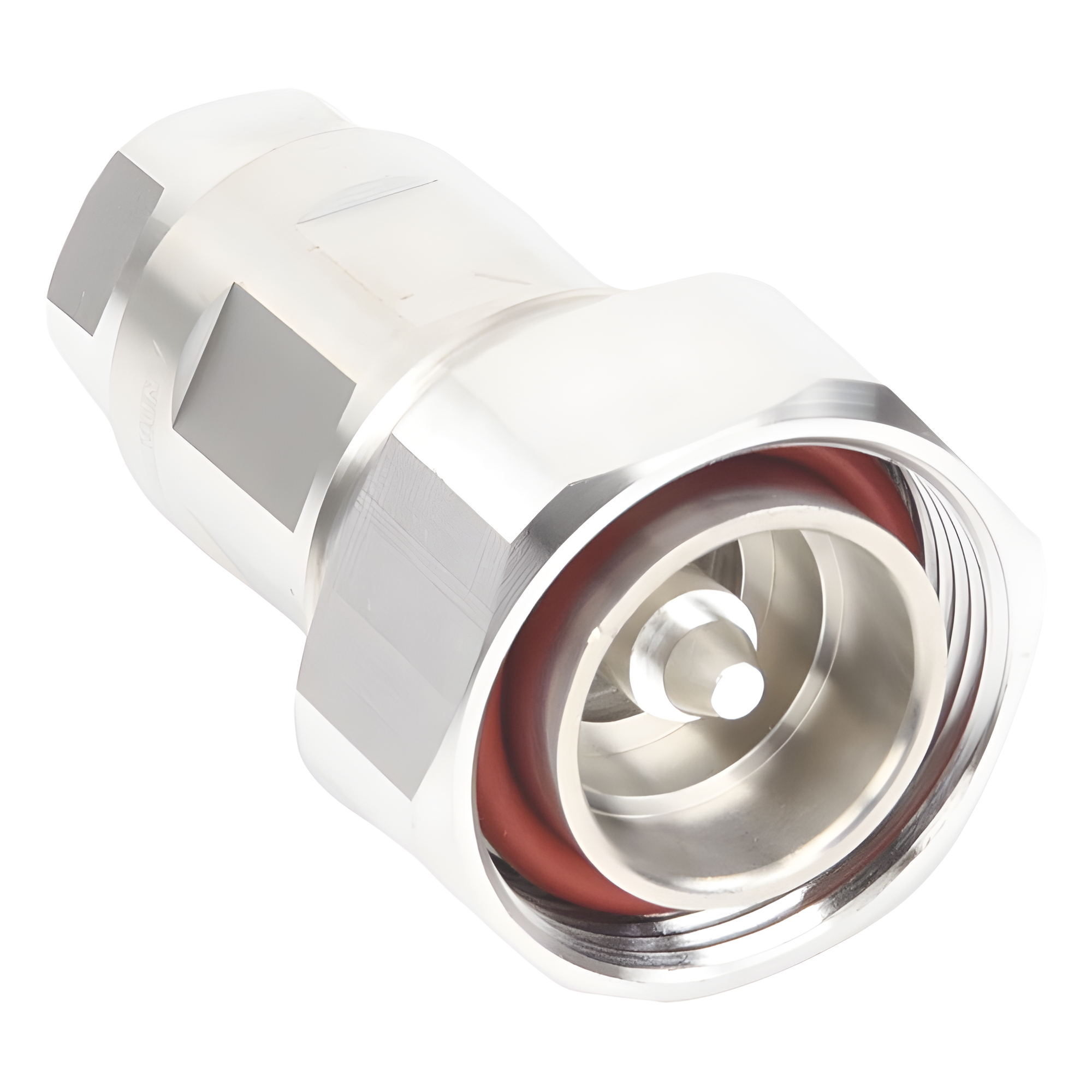

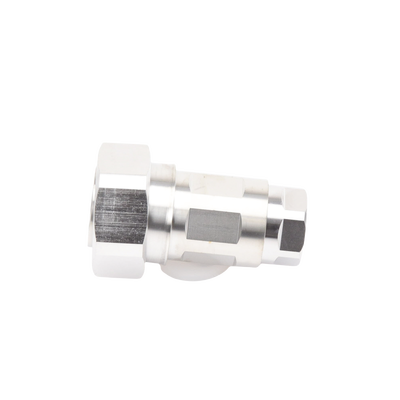

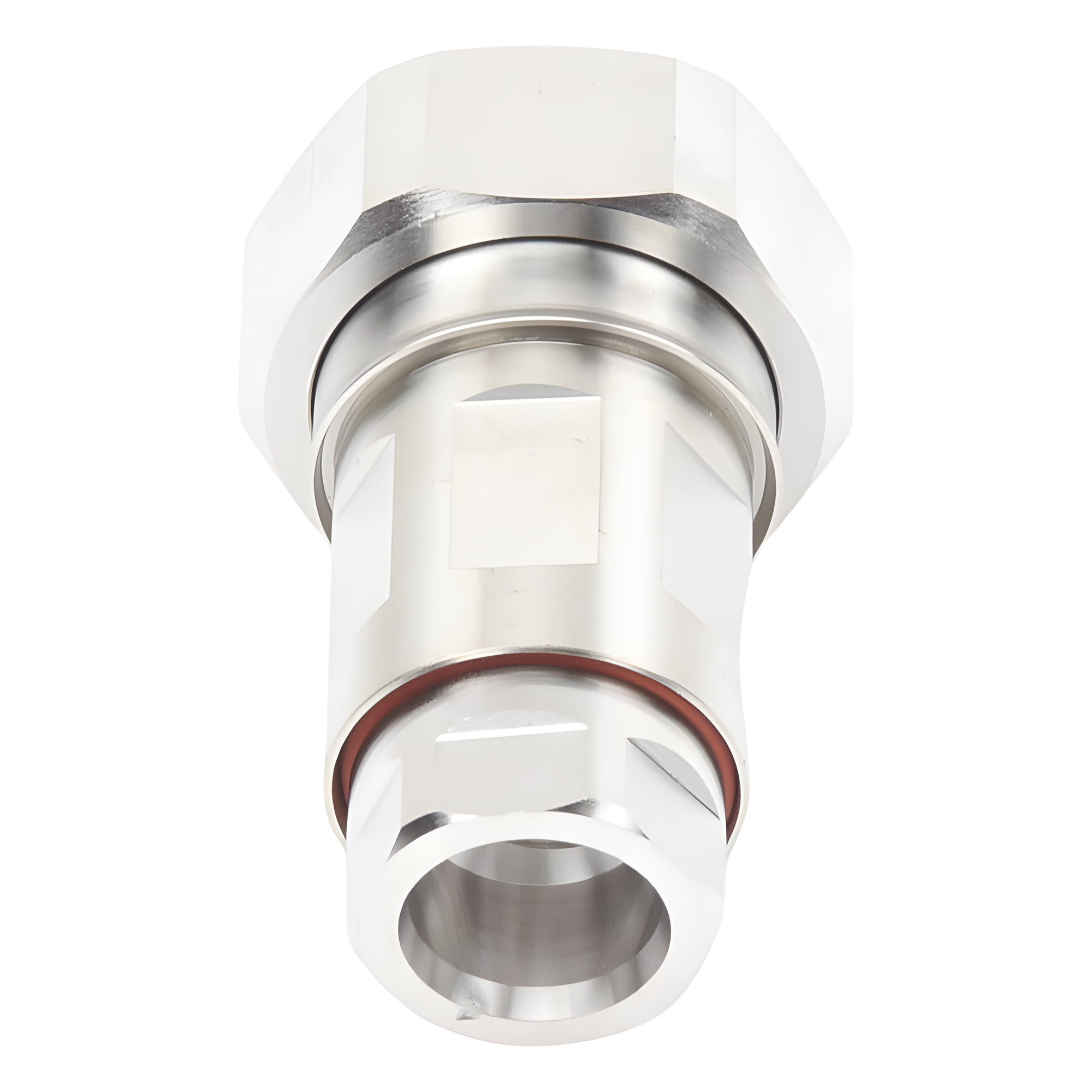

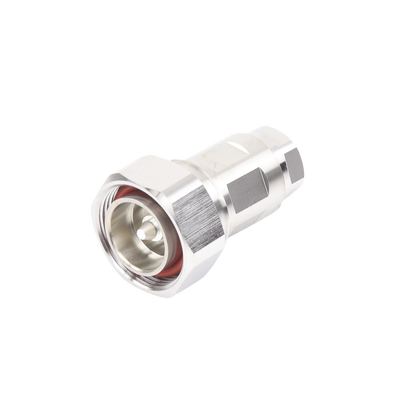

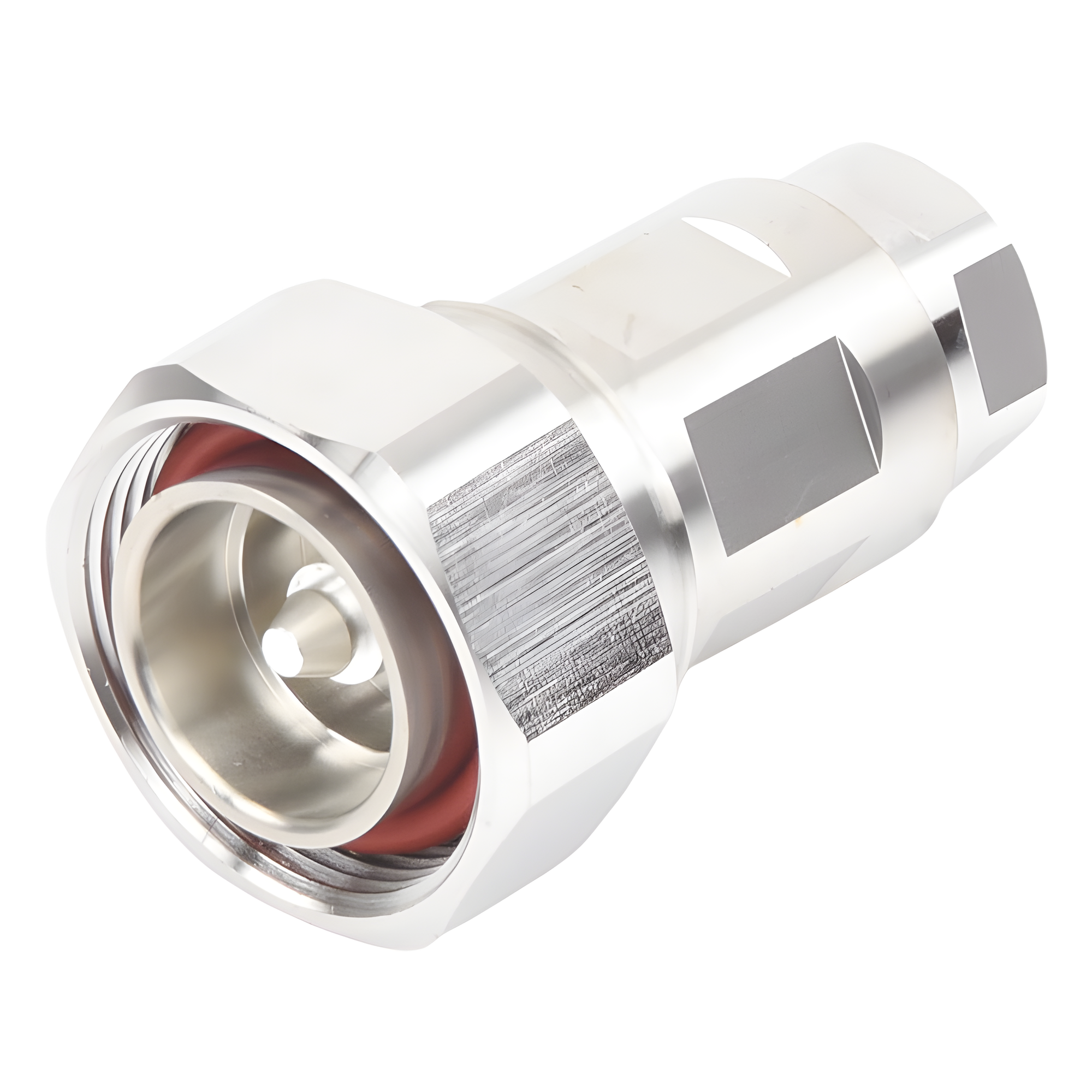

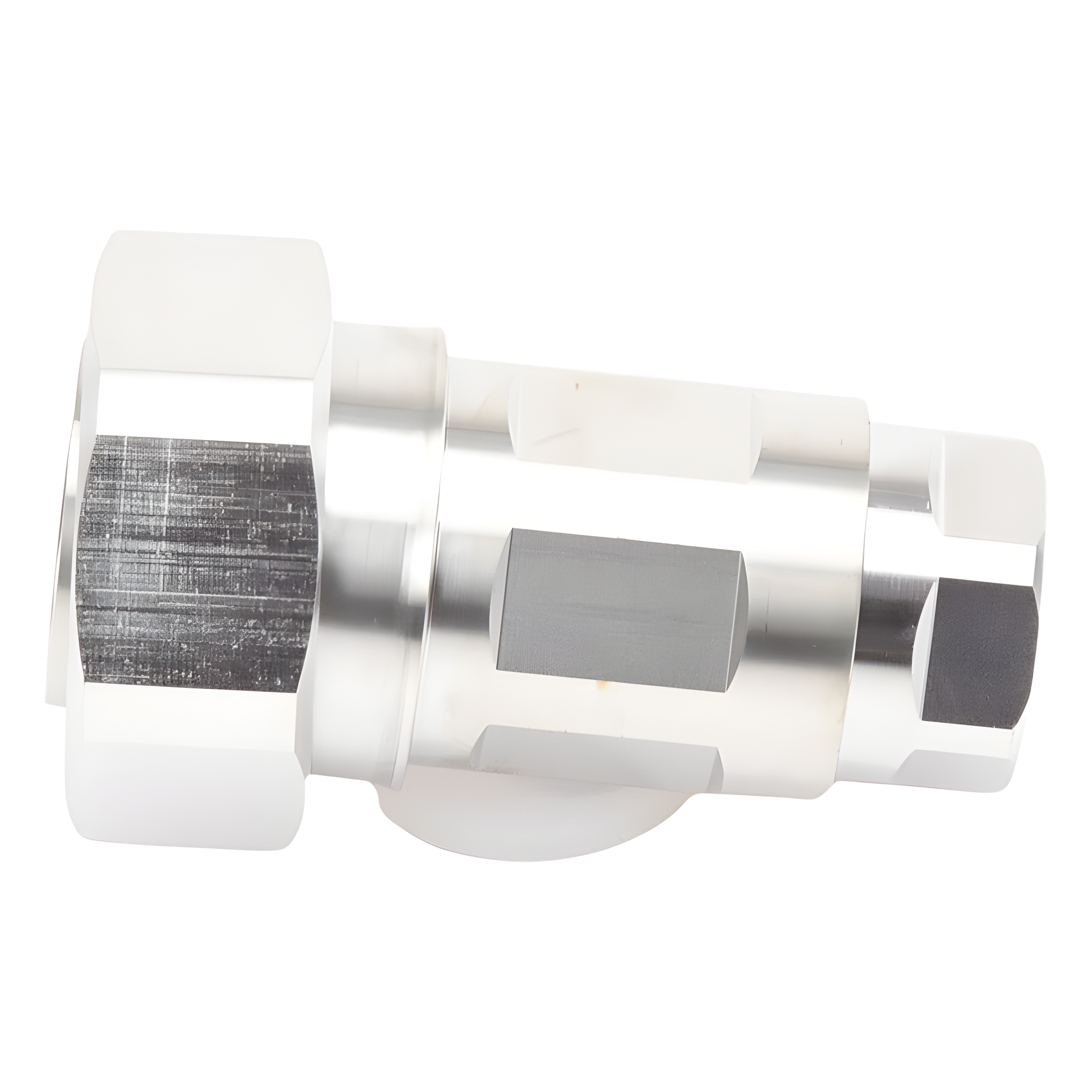

Conector Coaxial DIN 7/16 Macho / 50 Ohm / 0-7500 MHz / 1.0 kW @ 900 MHz / IMD -120 dBm / 884 Vrms
Precio unitario lista · el descuento por volumen aplica al cotizar.
| Cantidad | Precio c/u | Ahorro |
|---|---|---|
| 1–4 pzas ← activo | $671.59 | — |
| 5–9 pzas | $651.44 | −$20.15 |
| 10–24 pzas | $638.01 | −$33.58 |
| 25–49 pzas | $617.86 | −$53.73 |
| 50–99 pzas | $604.43 | −$67.16 |
| 100+ pzas | $591.00 | −$80.59 |
* Precio informativo · el descuento exacto se aplica al generar cotización formal con MarginGuard.
Pago a meses con tarjeta de crédito
- 3 meses $281.80/mes
- 6 meses $146.67/mes
Mensualidad estimada sobre el total con IVA. Tarjetas participantes · sujeto a aprobación bancaria.
Descripción técnica
Conector coaxial DIN 7/16 macho diseñado para instalación en cable FSJ4-50B, optimizado para aplicaciones de RF de alta potencia en infraestructura de telecomunicaciones. Presenta impedancia controlada de 50 ohm con operación estable en banda de frecuencia de 0 a 7500 MHz. Su arquitectura de contactos de baja resistencia garantiza mínimas pérdidas por inserción y excelente rendimiento de intermodulación, características críticas para sistemas celulares, broadcast y enlaces de microondas donde la integridad de señal y la confiabilidad eléctrica son prioritarias.
Características Generales- • Conector DIN 7/16 macho para cable FSJ4-50B
- • Impedancia: 50 ohm (conector y cable)
- • Banda de frecuencia operativa: 0 – 7500 MHz
- • Potencia media: 1.0 kW @ 900 MHz
- • Potencia pico máxima: 15.60 kW
- • IMD de 3er orden típico: -120 dBm @ 910 MHz
- • Método de prueba IMD: dos portadoras de +43 dBm
- • Tensión RF máxima: 884.00 Vrms
- • Voltaje de prueba DC: 2500 V
- • Resistencia de contacto exterior máxima: 1.50 mΩ
- • Resistencia de contacto interior máxima: 0.80 mΩ
- • Resistencia de aislamiento mínima: 5000 mΩ
- • Pérdida de inserción típica: 0.05 dB
- • Fórmula de pérdida de inserción: 0.05√freq (GHz)
- • Efectividad de blindaje: -110 dB
- Impedancia: 50 ohm
- Banda de frecuencia: 0 – 7500 MHz
- Potencia media: 1.0 kW @ 900 MHz
- Potencia pico máxima: 15.60 kW
- IMD 3er orden: -120 dBm @ 910 MHz
- Método IMD: dos portadoras +43 dBm
- Tensión RF máxima: 884.00 Vrms
- Voltaje prueba DC: 2500 V
- Pérdida inserción: 0.05 dB típica
- Fórmula pérdida: 0.05√freq (GHz)
- Blindaje: -110 dB
- Contacto exterior máx.: 1.50 mΩ
- Contacto interior máx.: 0.80 mΩ
- Aislamiento mín.: 5000 mΩ
- Cable compatible: FSJ4-50B
- Tipo: DIN 7/16 macho
- Nota: Fórmula no aplicable para guía de onda elíptica
¿Para qué sirve? · Heliax
Esta sección reúne el catálogo de heliax que manejamos en RimeIT, con precio y existencia reales actualizados en línea — lo que ves publicado es lo que de verdad puedes comprar hoy. Es equipo de marcas con respaldo y refacciones en México, pensado tanto para instalaciones nuevas como para ampliar o dar mantenimiento a las que ya tienes funcionando.
Ver la guía completa de Heliax →Especificaciones técnicas
- Potencia media de 1.0 kW para transmisores de alta potencia
- IMD de tercer orden -120 dBm para señales limpias en RF
- Baja pérdida de inserción de 0.05 dB típica
- Resistencia de contacto exterior máxima 1.50 mΩ
- Tensión RF máxima 884 Vrms para aplicaciones de alto voltaje
- Compatible con cable FSJ4-50B de baja pérdida
