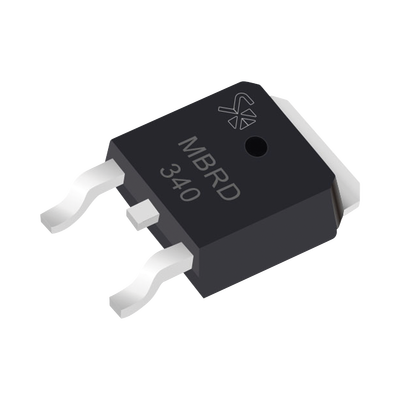

Diodo Rectificador Schottky / 3A / 40V PIV / SMD DPAK / Ánodo Dual
Precio unitario lista · el descuento por volumen aplica al cotizar.
| Cantidad | Precio c/u | Ahorro |
|---|---|---|
| 1–4 pzas ← activo | $72.11 | — |
| 5–9 pzas | $69.95 | −$2.16 |
| 10–24 pzas | $68.50 | −$3.61 |
| 25–49 pzas | $66.34 | −$5.77 |
| 50–99 pzas | $64.90 | −$7.21 |
| 100+ pzas | $63.46 | −$8.65 |
* Precio informativo · el descuento exacto se aplica al generar cotización formal con MarginGuard.
Descripción técnica
Diodo rectificador Schottky diseñado para aplicaciones de fuentes de alimentación conmutadas y rectificación de alta eficiencia. Integra configuración de ánodo dual en encapsulado DPAK para montaje superficial, permitiendo implementaciones compactas de rectificación dual. Ofrece caída de tensión directa ultrabaja de 0.6V a corriente nominal, minimizando pérdidas por conducción. Su arquitectura Schottky garantiza velocidad de conmutación superior, ideal para frecuencias elevadas en convertidores DC-DC y supresores de retroceso.
Características Principales- Baja caída de tensión directa: 0.6V (3A, +25°C)
- Voltaje inverso máximo (VR): 40V
- Encapsulado DPAK para montaje SMD
- Configuración de ánodo dual integrada
- Conmutación rápida para aplicaciones de alta frecuencia
- Rango de temperatura de unión: -65°C a +175°C
Corriente promedio rectificada: 3A (TC = +125°C)
Corriente de pico repetitiva: 6A (onda cuadrada, 50% duty cycle)
Corriente de sobrecarga no repetitiva: 75A (medio ciclo, 60Hz)
Corriente inversa de pico (IRRM): 1A (2μs, 1kHz)
Tensiones EléctricasVoltaje inverso pico máximo (VRRM): 40V
Tensión directa máxima (VF): 0.6V (3A, +25°C)
Tensión directa máxima (VF): 0.625V (6A, +125°C)
Corriente inversa máxima (IR): 0.2mA (40V, +25°C)
Mecánico y TérmicoEncapsulado: DPAK (TO-252AA)
Montaje: Superficial SMD
Temperatura de unión (TJ): -65°C a +175°C
Configuración: Ánodo dual
¿Para qué sirve? · Misceláneo
Para ponerte en contexto con números reales: en RimeIT hay 140 modelos de misceláneo publicados de marcas como SYSCOM, SYSCOM PARTS y RAMSEY, en un rango que va desde $0.97 hasta $9,180.59 MXN +IVA.
Ver la guía completa de Misceláneo →Especificaciones técnicas
- Baja caída de tensión directa de 0.6V
- Conmutación rápida para alta frecuencia
- Paquete DPAK compacto para montaje superficial
- Ánodo dual para rectificación dual integrada
- Operación estable hasta +175°C de unión
- Corriente de sobrecarga no repetitiva de 75A
