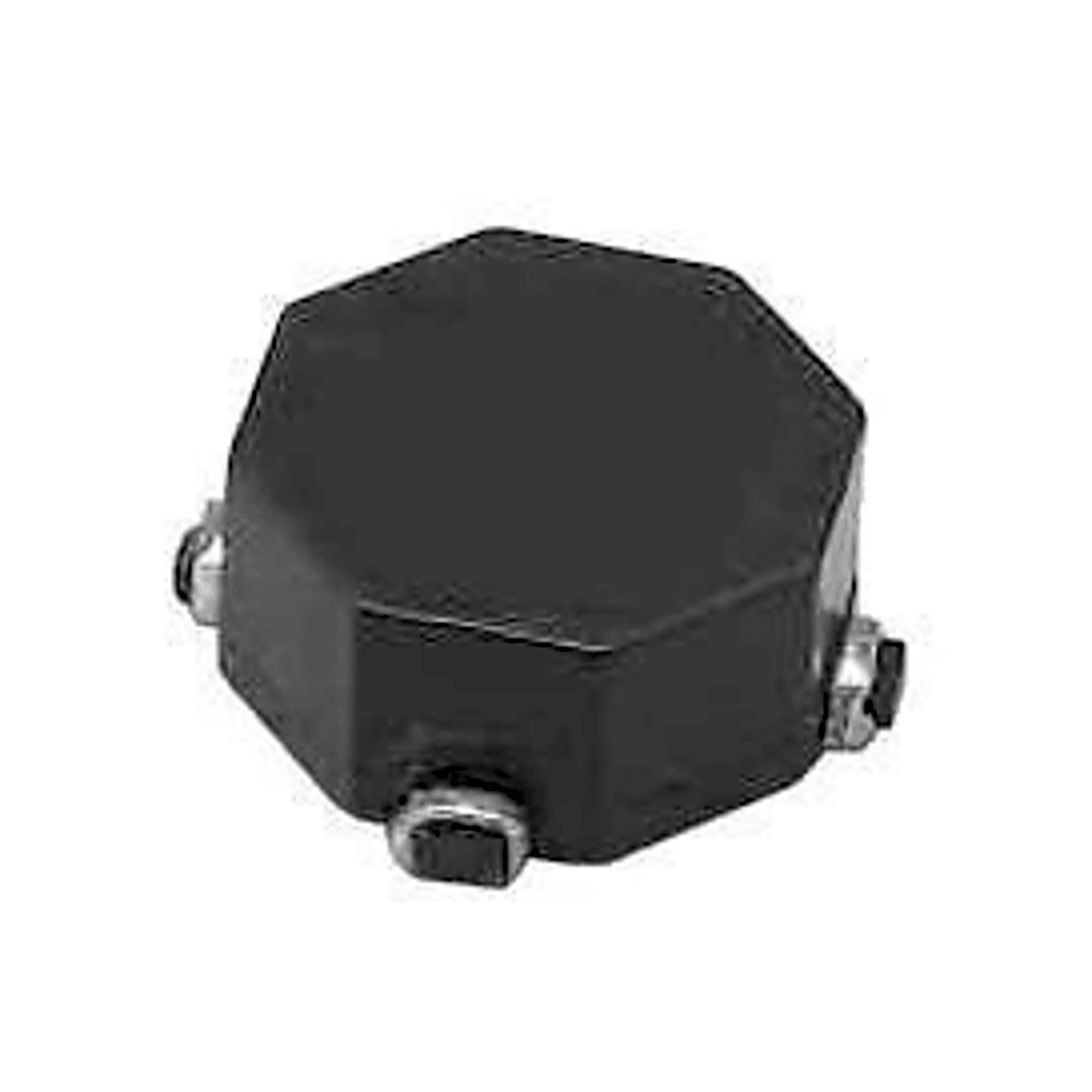

Inductor de Modo Común SMD / 790 µH / 1.05 A / Aislamiento 300 VCC / Atenuación 44 dB / UL94V-0
Precio unitario lista · el descuento por volumen aplica al cotizar.
| Cantidad | Precio c/u | Ahorro |
|---|---|---|
| 1–4 pzas ← activo | $151.51 | — |
| 5–9 pzas | $146.96 | −$4.55 |
| 10–24 pzas | $143.93 | −$7.58 |
| 25–49 pzas | $139.39 | −$12.12 |
| 50–99 pzas | $136.36 | −$15.15 |
| 100+ pzas | $133.33 | −$18.18 |
* Precio informativo · el descuento exacto se aplica al generar cotización formal con MarginGuard.
Descripción técnica
Inductor de modo común toroidal de montaje superficial (SMD/SMT) diseñado para aplicaciones de filtrado EMI en fuentes de alimentación conmutadas. Proporciona una inductancia de 790 µH con capacidad de corriente continua máxima de 1.05 A y resistencia DC de 145 mΩ. El componente ofrece aislamiento de 300 VCC y atenuación de ruido hasta 44 dB en frecuencias de hasta 100 MHz. Su núcleo de ferrita y construcción compacta lo hacen apto para implementaciones en fuentes DC-DC brick, fuentes de salida discretas y sistemas de punto de uso (PUPs) donde el espacio y el cumplimiento normativo son críticos.
Características Generales- • Montaje superficial SMD/SMT en PCB
- • Inductancia: 790 µH
- • Corriente DC máxima: 1.05 A
- • Resistencia DC máxima: 145 mΩ
- • Aislamiento: 300 VCC
- • Atenuación de ruido: hasta 44 dB
- • Rango de frecuencias: hasta 100 MHz
- • Número de canales: 1 canal
- • Material del núcleo: ferrita
- • Cumplimiento inflamabilidad: UL94V-0
- • Aplicaciones: filtros EMI, fuentes DC-DC brick, fuentes de salida discretas, fuentes de punto de uso (PUPs)
¿Para qué sirve? · Misceláneo
Para ponerte en contexto con números reales: en RimeIT hay 140 modelos de misceláneo publicados de marcas como SYSCOM, SYSCOM PARTS y RAMSEY, en un rango que va desde $0.97 hasta $9,180.59 MXN +IVA.
Ver la guía completa de Misceláneo →Especificaciones técnicas
- Atenuación de ruido EMI hasta 44 dB en frecuencias hasta 100 MHz
- Núcleo de ferrita para alta eficiencia en filtrado de interferencias
- Rango operativo extendido de -40 °C a +160 °C
- Compatibilidad con fuentes DC-DC brick y PUPs
- Cumplimiento UL94V-0 para aplicaciones con requisitos de inflamabilidad
- Formato compacto 13.97 x 13.97 x 6 mm para diseños de alta densidad
