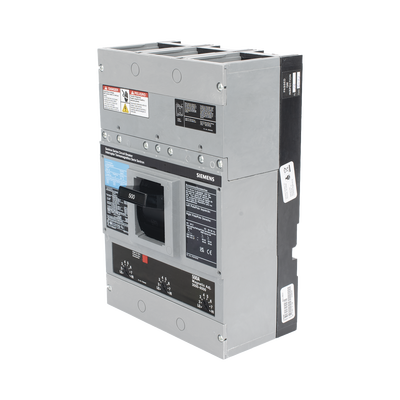

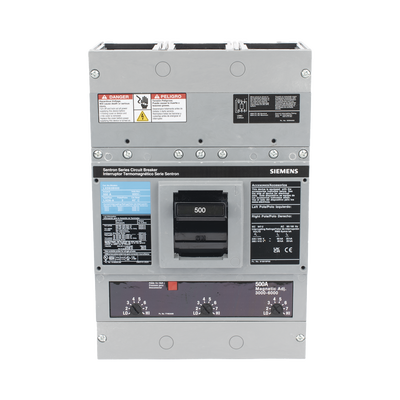

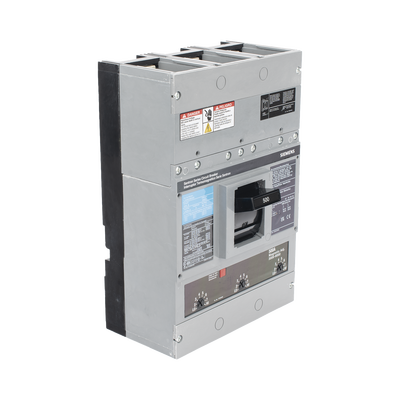

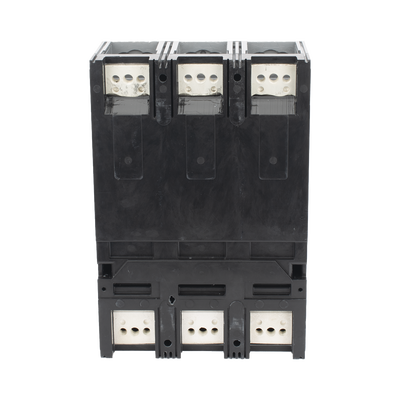

Interruptor Termomagnético / 600 Vca / 3 Polos / 500 A / Sin Zapatas / 35 kAIC / 24-480 Vca/Vcc
Precio unitario lista · el descuento por volumen aplica al cotizar.
| Cantidad | Precio c/u | Ahorro |
|---|---|---|
| 1–4 pzas ← activo | $34,875.91 | — |
| 5–9 pzas | $33,829.63 | −$1,046.28 |
| 10–24 pzas | $33,132.11 | −$1,743.80 |
| 25–49 pzas | $32,085.84 | −$2,790.07 |
| 50–99 pzas | $31,388.32 | −$3,487.59 |
| 100+ pzas | $30,690.80 | −$4,185.11 |
* Precio informativo · el descuento exacto se aplica al generar cotización formal con MarginGuard.
Pago a meses con tarjeta de crédito
- 3 meses $14,634.07/mes
- 6 meses $7,616.48/mes
Mensualidad estimada sobre el total con IVA. Tarjetas participantes · sujeto a aprobación bancaria.
Descripción técnica
Interruptor termomagnético industrial de tres polos con capacidad nominal de 500 A a 600 Vca, diseñado para protección de circuitos en aplicaciones de distribución de potencia de media tensión. Incorpora disparo instantáneo ajustable en rango de 200-600 A con bobinas multi-tensión operables entre 24 y 480 Vca/Vcc, facilitando su integración con sistemas de protección y control diversos. La calibración para 40°C sin derating asegura capacidad nominal continua en condiciones térmicas exigentes. Su capacidad interruptiva de 35 kA a 480 Vca proporciona protección efectiva contra fallas de cortocircuito en instalaciones industriales. Compatible con tableros 3WLPack, FC, SBM y panelboards P4/P5, con montaje en gabinetes NEMA 1 y NEMA 3R. Se suministra sin zapatas principales; zapatas recomendadas modelo TA2J6500 para conductores 3/0-500 kcmil Cu (6 unidades requeridas).
Características Generales- • Normas: UL 489, NOM-ANCE
- • Tensión nominal: 600 Vca
- • Configuración: 3 polos, 500 A
- • Sin zapatas principales incluidas
- • Frecuencia: 400 Hz
- • Temperatura de operación: -10°C a 40°C
- • Calibración: 40°C sin derating
Capacidad interruptiva:
- 35 kA @ 480 Vca
- 25 kA @ 600 Vca
- 30 kA (2P) @ 250 Vcd
- 25 kA (3P) @ 500 Vcd
Disparo instantáneo:
- Rango bajo: 200-600 A
- Tolerancia: ±20%
- Ajuste: 2 a 7 veces Ir
Bobinas de disparo multi-tensión:
- 24 Vca/Vdc: S17JLD6
- 48 Vca/Vdc: S18JLD6
- 120 Vca: S01JLD6
- 240 Vca: S03JLD6
Dimensiones (3 polos):
- Ancho (W): 7.5'
- Largo (L): 11'
- Profundidad (D): 4'
- Profundidad máxima (D1): 5.44'
Peso 3 polos: 19.5 lbs (4.54 kg)
Zapatas recomendadas:
- Modelo: TA2J6500
- Calibre: 3/0-500 kcmil Cu
- Cantidad requerida: 6 unidades
Aplicaciones de montaje:
- Gabinetes NEMA 1 y NEMA 3R
- Tableros 3WLPack, FC y SBM
- Panelboards P4 y P5
• Interruptor termomagnético 3 polos 500 A
Nota: Zapatas principales no incluidas. Adquirir separadamente modelo TA2J6500 (6 unidades) para conductores 3/0-500 kcmil Cu.
¿Para qué sirve? · Centros de Carga, Interruptores y Protección
Hay opciones tanto para uso en casa como para negocios y proyectos de integración: usa los filtros de precio y marca de esta misma página para aterrizar rápido lo que encaja con tu caso, sin perderte en opciones que no aplican.
Ver la guía completa de Centros de Carga, Interruptores y Protección →Especificaciones técnicas
- Capacidad interruptiva 35 kA a 480 Vca para protección en aplicaciones industriales pesadas
- Bobinas multi-tensión 24-480 Vca/Vcc compatibles con diversos sistemas de control
- Disparo instantáneo ajustable 200-600 A con tolerancia ±20% para selectividad coordinada
- Calibración 40°C sin derating garantiza rendimiento nominal en ambientes exigentes
- Compatible con tableros 3WLPack, FC, SBM y panelboards P4/P5 para integración flexible
- Montaje en gabinetes NEMA 1 y NEMA 3R para interiores y exteriores protegidos
