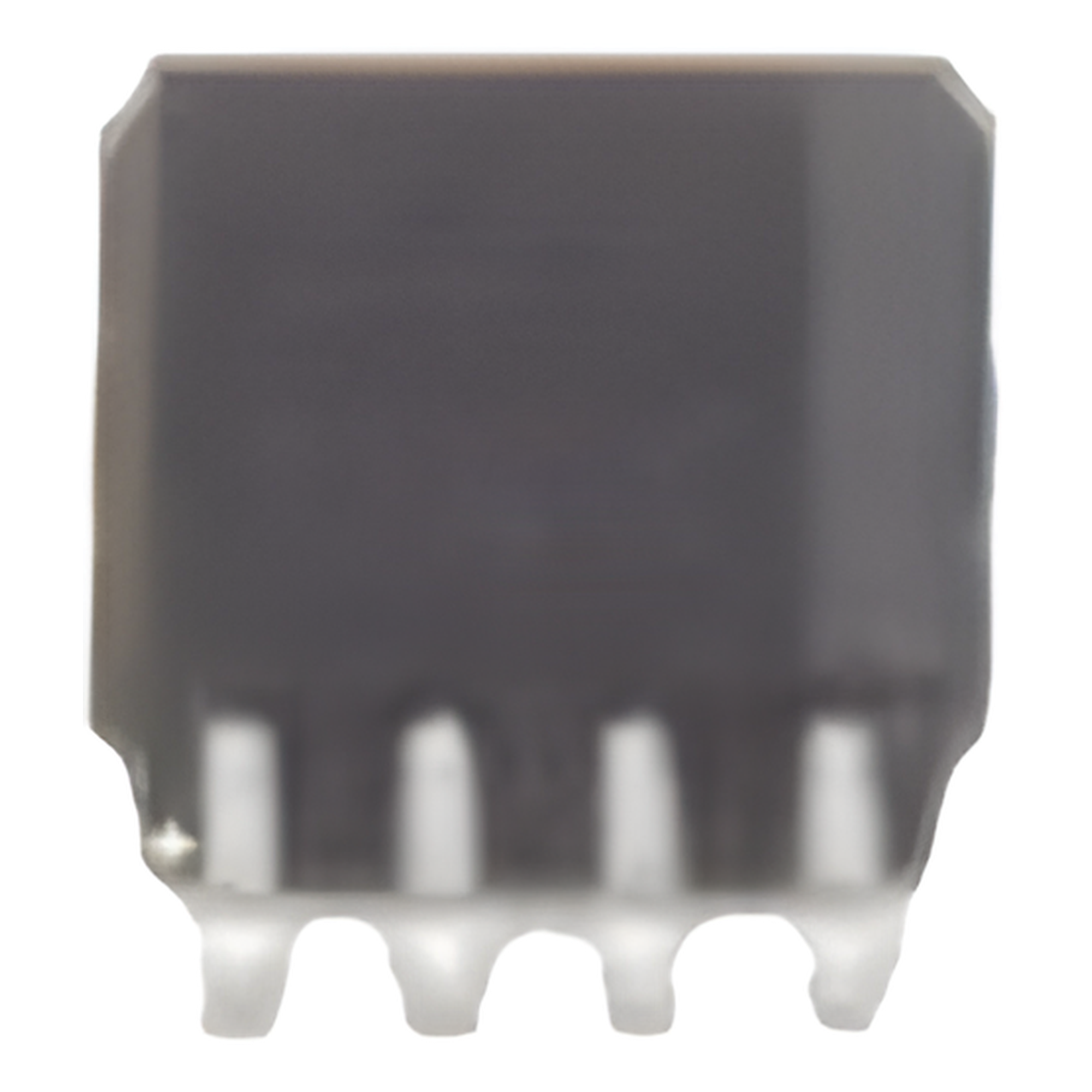

Switch Analógico SPST / Doble Canal / Resistencia On 10 Ω / Tensión 1.65V a 5.5V / Conmutación 3.4 ns a 6.1 ns
Precio unitario lista · el descuento por volumen aplica al cotizar.
| Cantidad | Precio c/u | Ahorro |
|---|---|---|
| 1–4 pzas ← activo | $20.53 | — |
| 5–9 pzas | $19.91 | −$0.62 |
| 10–24 pzas | $19.50 | −$1.03 |
| 25–49 pzas | $18.89 | −$1.64 |
| 50–99 pzas | $18.48 | −$2.05 |
| 100+ pzas | $18.07 | −$2.46 |
* Precio informativo · el descuento exacto se aplica al generar cotización formal con MarginGuard.
Descripción técnica
Switch analógico SPST de doble canal diseñado para aplicaciones que requieren conmutación precisa de señales con mínima degradación. Presenta resistencia de contacto de tan solo 10 Ω típicos, preservando la integridad de señales analógicas y digitales en circuitos sensibles. Opera con tensiones de alimentación desde 1.65V hasta 5.5V, facilitando su integración con sistemas de lógica de bajo voltaje y microcontroladores modernos. Sus tiempos de conmutación inferiores a 7 ns permiten el manejo eficiente de señales de alta velocidad. La baja distorsión armónica y el consumo mínimo de corriente lo hacen adecuado para equipos portátiles y aplicaciones de medición de precisión.
Características Generales- • Switch analógico SPST de doble canal
- • Resistencia de contacto baja: 10 Ω típicos
- • Tensión de alimentación: 1.65V a 5.5V
- • Corriente máxima por canal: ±50 mA
- • Diseño compacto para integraciones eficientes
- • Compatible con múltiples aplicaciones electrónicas
- Resistencia On: 10 Ω (máx. 15 Ω a 4.5V, 20 Ω a 3V)
- Tiempo de activación: 3.4-6.1 ns (5V), 4.3-7.1 ns (3.3V)
- Tiempo de desactivación: 1.3-4.2 ns (5V), 1.3-4.7 ns (3.3V)
- Carga inyectada: 1 pC (5V), 0.5 pC (3.3V)
- Distorsión armónica: 0.01% (5V), 0.065% (3.3V)
- Tensión de alimentación: 1.65V a 5.5V
- Corriente máxima por canal: ±50 mA
- Corriente de alimentación: 1 μA (típico), 5 μA (máx)
- Circuito integrado switch analógico SPST doble canal
¿Para qué sirve? · Misceláneo
Para ponerte en contexto con números reales: en RimeIT hay 134 modelos de misceláneo publicados de marcas como SYSCOM, SYSCOM PARTS y RAMSEY, en un rango que va desde $1.00 hasta $4,526.76 MXN +IVA.
Ver la guía completa de Misceláneo →Especificaciones técnicas
- Conmutación ultrarrápida para señales de alta frecuencia
- Resistencia de contacto mínima que preserva integridad de señal
- Rango de alimentación 1.65V-5.5V compatible con lógica moderna
- Baja distorsión armónica 0.01% para audio y video precisos
- Consumo de corriente típico de solo 1μA para eficiencia energética
- Diseño compacto para integración en PCB de alta densidad
